金属波纹膨胀节

文章出处:上海松夏减震器有限公司 添加时间:2019-07-03 11:30

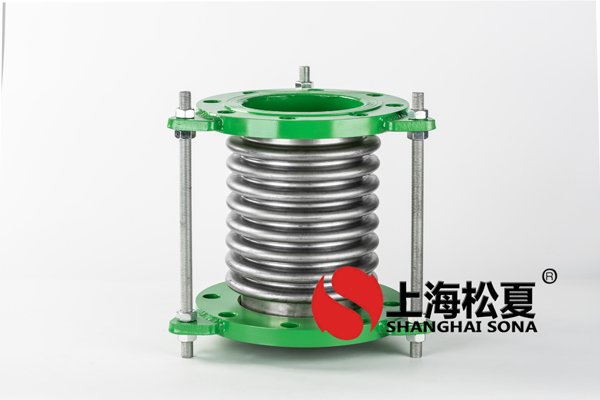

金属波纹膨胀节


膨胀节是为补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构。由于它作为一种能自由伸缩的弹性补偿元件,具有工作可靠、性能良好、结构紧凑等优点,已广泛应用在化工、冶金、核能等部门。

膨胀节习惯上也叫补偿器,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。 膨胀节是为了补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振、供热上,为了防止供热管道升温时,由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置 补偿器,以补偿管道的热伸长,从而减小管壁的应力和作用在阀件或支架结构上的作用力。由于膨胀节作为一种能自由伸缩的弹性补偿元件,具有工作可靠、性能良好、结构紧凑等优点,已广泛应用在化工、冶金、核能等部门。在容器上采用的膨胀节,有多种形式,就波纹的形状而言,以U形膨胀节应用得最为广泛,其次还有Ω形和C形等。而在管道上采用的膨胀节就结构补偿而言,又分为万能式、压力平衡式、铰链式以及万向接头式等。

公称通径DNmm 产品型号 补偿器 刚度 有效面积A(cm2) 波数 产品总长L(mm) 接管端口
横向Y0mm 角向Y0mm 轴向KxN/mm 横向KyN/mm 角向KyN/mm n 法兰 接管 尺寸φ×s
80 1.0TB80ⅹ8J/F 6.4 ±6.4 358 418 8.4 81 8 244 344 φ89×4
1.0TB80ⅹ10J/F 10 ±8 286 214 6.7 274 374
100 1.0TB100ⅹ6J/F 3.6 ±3.6 417 1471 14 121 8 223 323 φ108×4
1.0TB100ⅹ10J/F 10 ±8 250 318 8.5 287 387
125 1.0TB125ⅹ5J/F 2.5 ±4.4 408 2885 21 180 8 216 318 φ133×4.5
1.0TB125ⅹ8J/F 8 ±8 227 495 12 288 388
150 1.0TB150ⅹ5J/F 2.5 ±5 300 2889 20 257 8 238 338 φ159×4.5
1.0TB150ⅹ8J/F 6.4 ±8 188 705 23 298 398
200 1.0TB200ⅹ4J/F 3.2 ±5.3 288 3164 39 479 8 244 344 φ219×6
1.0TB200ⅹ6J/F 7.2 ±8 192 9938 26 298 340
250 1.0TB250ⅹ4J/F 4.8 ±5.3 588 4371 128 769 8 309 409 φ273×8
1.0TB250ⅹ6J/F 10.8 ±8 392 1295 85 387 487
300 1.0TB300ⅹ4J/F 6.4 ±5.3 830 4444 249 1105 8 358 458 φ325×8
1.0TB300ⅹ6J/F 14 ±5.8 553 1371 166 456 556
350 1.0TB350ⅹ4J/F 6 ±8 840 4289 309 1307 8 499 487 φ377×8
1.0TB350ⅹ6J/F 14 ±8 560 1431 206 387 599
400 1.0TB400ⅹ4J/F 6 ±5.3 918 6199 420 1611 8 400 500 φ426×10
1.0TB400ⅹ6J/F 14 ±7.8 612 1837 280 510 610
450 1.0TB450ⅹ4J/F 4.8 ±5.2 690 8210 379 1972 8 389 489 φ478×10
1.0TB450ⅹ6J/F 10.8 ±7.8 450 2433 253 489 589
500 1.0TB500ⅹ4J/F 4.8 ±4.6 728 9861 515 2445 8 415 517 φ529×10
1.0TB500ⅹ6J/F 10.8 ±6.9 485 2922 343 515 615
600 1.0TB600ⅹ4J/F 4.8 ±4 1468 20515 1477 3534 8 458 558 φ630×10
1.0TB600ⅹ6J/F 10.8 ±6 978 60786 985 658 758
700 1.0TB700ⅹ2J/F 12 ±1.7 3250 20989 4445 4717 6 346 446 φ720×10
1.0TB700ⅹ4J/F 4.8 ±3.4 1625 26237 2222 466 566
1.0TB700ⅹ6J/F 10.8 ±5.1 1083 58317 1482 666 766
800 1.0TB800ⅹ2J/F 0.8 ±1.5 3555 38260 6122 5855 6 354 454 φ820×10
1.0TB800ⅹ4J/F 3.2 ±3 1778 47826 3061 474 576
1.0TB800ⅹ6J/F 12.8 ±6 889 5678 1530 594 694
900 1.0TB900ⅹ2J/F 1.6 ±1.5 2657 182480 5921 7620 6 550 φ920×10
1.0TB900ⅹ4J/F 6.4 ±3 1329 22810 2960 698
1.0TB900ⅹ8J/F 26.6 ±6 664 2851 1480 1036
1000 1.0TB1000ⅹ2J/F 1.2 ±1.4 5540 495368 14861 9043 6 552 φ1020×10
1.0TB1000ⅹ4J/F 4.8 ±2.8 2770 91921 7431 692
1.0TB1000ⅹ8J/F 19.2 ±5.6 1385 7740 3715 1018
1100 1.0TB1100ⅹ2J/F 0.8 ±1.4 5140 806108 16122 11029 6 550 φ1120×10
1.0TB1100ⅹ4J/F 3.2 ±2.8 2570 100764 8061 690
1.0TB1100ⅹ8J/F 12.8 ±5.6 1285 12585 4031 1046
1200 1.0TB1200ⅹ2J/F 0.8 ±1.3 4535 92513 19927 12688 6 550 φ1220×12
1.0TB1200ⅹ4J/F 3.2 ±2.6 2718 115645 9963 692
1.0TB1200ⅹ8J/F 12.8 ±5.2 1359 14546 4982 1046

膨胀节根据不同的管道设计要求有着不同的做法,我们可以接受客户图纸定做,随时欢迎客户来厂实地考察。预约电话021-60344211.
