可曲挠橡胶接头的特点及结构与形式

可曲挠橡胶接头的特点及结构与形式

柔性橡胶接头技术说明 柔性橡胶接头安装在与结构相连的管道上，其作用是吸收因温度变化、结构、地面沉降等引起的系统变形，防止水池形成。撕裂、管道变形等。输送介质为污水或污泥。橡胶接头具有抗压强度高、不渗漏、抗拉脱、装卸方便、密封性好、耐腐蚀等特点。制造商除技术文本中明确规定外，根据材料的使用环境合理确定材料各部分的材料，以保证整体的正常使用。柔性橡胶接头安装在室外井中或直接埋入土壤中。设备内碳钢件经加强防腐处理，在直埋土中正常使用寿命不低于设计要求。

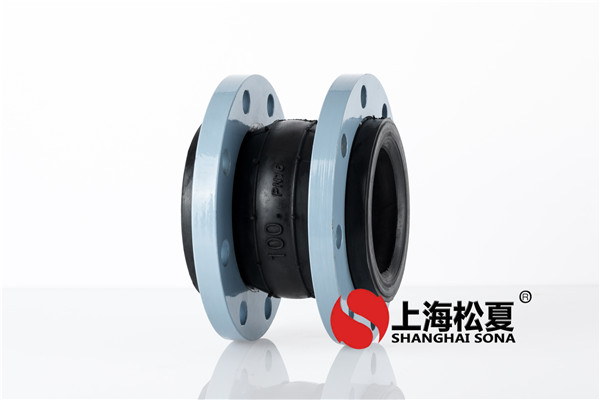

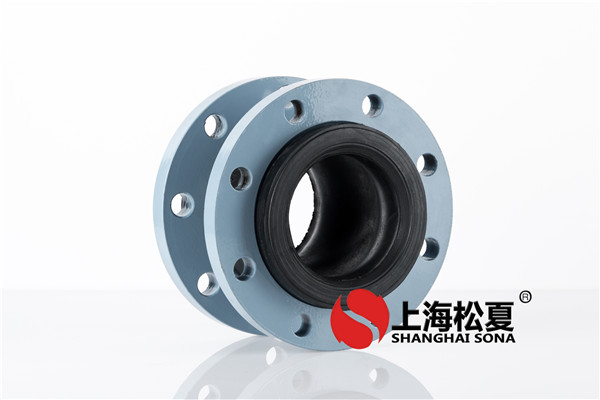

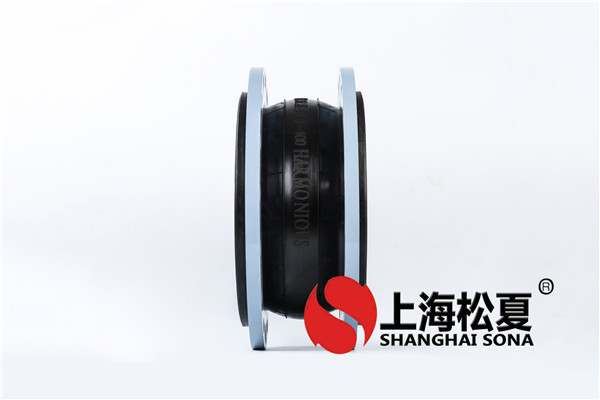

1、结构与形式 柔性橡胶接头为柔性单球加强型，由单球橡胶接头、聚酯帘线加强层、配套的剖分法兰等组成。压块是一个直槽型燕尾槽配件。柔性橡胶接头的工作压力1.2MPa可绕曲橡胶接头，适用温度-20～+115℃。~ 弹性橡胶接头轴向位移延伸16mm，压缩25mm；横向位移为22mm；最大允许偏角为15°。

2、 标准-92的引用与执行》通用阀门铁旋启式止回阀》GB/-2005《金属阀门结构长度》GB/-2008《工业阀门压力试验》-2009《机械设备安装工程施工验收通用规范-2002》城市污水质量验收规范污水处理厂工程》GB/T.7-1998《铸铁管法兰技术条件》GB/T.6-2008《整体铸铁法兰》GB/T。3-1998《带颈螺纹铸铁管法兰》GB/T.2-1998《铸铁管法兰盖》GB/-2007《石油、石化及相关行业用钢制球阀》HG/-2001《柔性柔性快速-安装式大挠度橡胶接头》GB/-1996《管道松套膨胀节》

3.法兰碳钢符合GB/.2-2000的要求。螺栓、螺母和垫圈符合GB标准，由不锈钢制成。防护罩碳钢4、出厂检验膨胀器经压力试验和密封检验，阀体、法兰连接和密封无泄漏。试验压力为1.工作压力的5倍。橡胶挠性接头的暴露压力为工作压力的3倍。防腐处理 我公司提供的设备适用于污水厂的腐蚀环境。无保护或无腐蚀材料按2.1.1.9基本要求进行处理。我公司提供的设备和材料适用于污水厂的腐蚀性环境。无保护或无腐蚀性的材料应按照基本技术要求进行处理。①碳钢件除锈达到Sa2.5级。 ②涂装富锌底漆、云母氧化铁中间漆、环氧面漆，漆膜总厚度不小于200μm。③不锈钢件表面经过加工钝化处理。④ 加工面在包装前应按标准要求进行防腐处理。⑤如果涂层在运输和安装过程中损坏，应严格按照涂层工艺进行修补可绕曲橡胶接头，其质量水平不得低于原涂层。
