在泵进出口管道安装可曲挠橡胶接头

在泵进出口管道安装可曲挠橡胶接头。

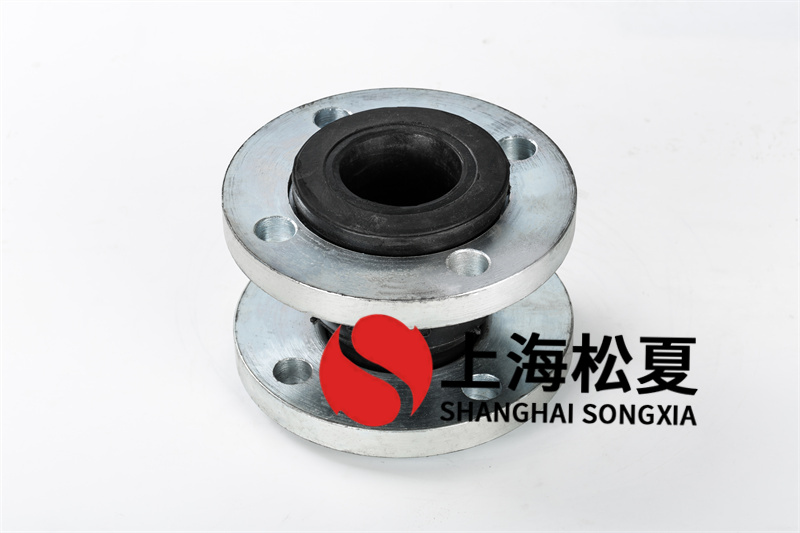

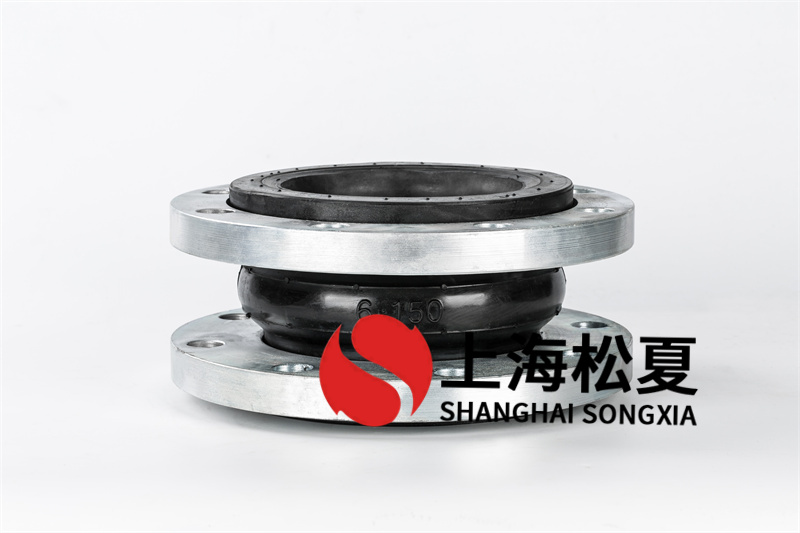

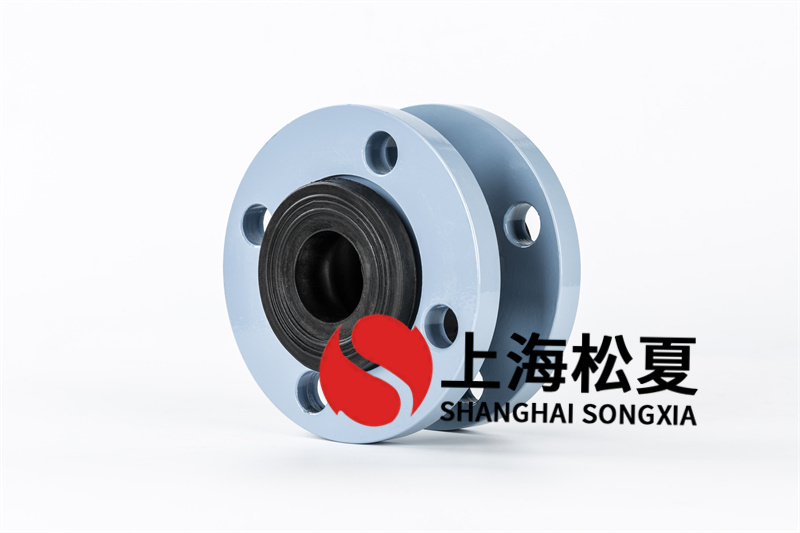

在泵的进出口管道上安装可曲挠橡胶接头或膨胀节（包括带膨胀节的阀门），可以补偿管道的伸缩和安装误差，还可以减少管道振动（振动大流量液体等造成的）泵和其他设备的伤害。这两类接头多用于民用建筑中振动剧烈的水泵站和管道，主要起隔离作用；在工业建筑中，它们与阀门或设备相连，主要是为了方便阀门和设备的维护和更换。

安装在泵和管道系统出口端的可曲挠橡胶接头或膨胀节，如果不配备防拉限位装置（螺栓），当管道系统运行时，管道中的流体作用于盲端对管道、阀门的推力（即盲板力）作用在异径管、弯头等管件上，使可曲挠橡胶接头膨胀，或使伸缩接头伸长，可能推动管道产生一定的滑动偏移当泵出口水压较高时，沿管道轴线会产生较大的推力。如果在设计中不采取措施消除管道系统的盲板力，最轻的可能会使管道或设备发生挠曲，重则可能会损坏泵壳或拉动可曲挠橡胶接头。法兰和膨胀节将被拉出。

打开，导致供水系统无法正常工作。因此，在设计水泵管道时，有必要分析管道系统本身是否能消除盲板力。如不能消除，应采用防拉脱可曲挠橡胶接头和限位可曲挠橡胶接头或固定管架消除盲板力。对管道系统的影响，避免不必要的损失，保证系统的安全运行。

1 盲板力对不同泵配管的影响

1.1水泵采用弯头配管

水泵采用弯头配管时，如图1所示，A、B两种配管仅出水方向不同）。水泵进出水管上安装有弹性橡胶接头。

由于水泵进水管的水压很低（通常静水压小于0.），而且有些工程也有负压，所以安装了柔性橡胶接头水泵进水管水压过低。在 的作用下，膨胀变形很小，管道内水流产生的盲板力不会对管道系统产生很大的影响。在水压的作用下，水泵出水管上的弹性橡胶接头会沿管子轴线向两端膨胀偏转，同时推动管子偏转。驱动力是管道系统工作水压产生的盲板。力量。从图1可以看出，由于出水口方向的主管被埋入，土壤的阻力阻止了管道的偏移，所以管道的偏移全部转向泵出口的弯头，在泵出口和弯头之间形成一个杠杆。效果如图2），在水泵出水压力的作用下，盲板力推动弯头，使作用在水泵出水口的力成倍增加。被推开的现象。

从图3可以看出，由于泵端是固定基础，可以认为是固定端，管道不会偏移，所以盲板力产生的管道轴向推力全部转至水泵出口总管，会发生管道总管偏移。当偏移量过大时，弹性橡胶接头可能会被拉出法兰。

水泵采用直管（主管埋地）时的水泵配管如图4所示，进出水管同图3。

水泵管道的水干管铺设在地下，土壤的阻力使管道没有偏移，出水压力产生的盲板力是由泵基础与地埋水总管的相互作用。和抵消。供水压力低，管径小时，不

管道挠曲和从法兰中拉出的柔性橡胶配件可能会出现问题。运行近20年的工程（出水管径DN，供水压力0.55 MPa）可以说明这个问题。当管径较大或水压较高时，出水压力产生的盲板力会很大可曲挠橡胶接头，对泵端和埋地出水主管产生很大的推力。阻力防止管道偏转。推力全部转向作用在泵上，容易损坏泵的地脚螺栓和基础。

当泵出口采用垂直配管时，安装在管道上的可曲挠橡胶接头在水压产生的盲板力的作用下会膨胀，推动管道向上移动。当水压过大时，可曲挠橡胶接头会出现弹性，可曲挠橡胶接头可能会从法兰中拉出。当泵出口管上安装膨胀节时，膨胀节将被拉开。图5为某项目试泵时拉开带伸缩接头阀门的情况。
